光模块写码全过程图文解说教程-中文版(持续更新)

IICHIB-C12169

全新教程已在20240910开始陆续更新,适用于20240824以上版本对照参考



------------------------------------------------------------------------下面的是老版本的使用教程,依然有参考价值!

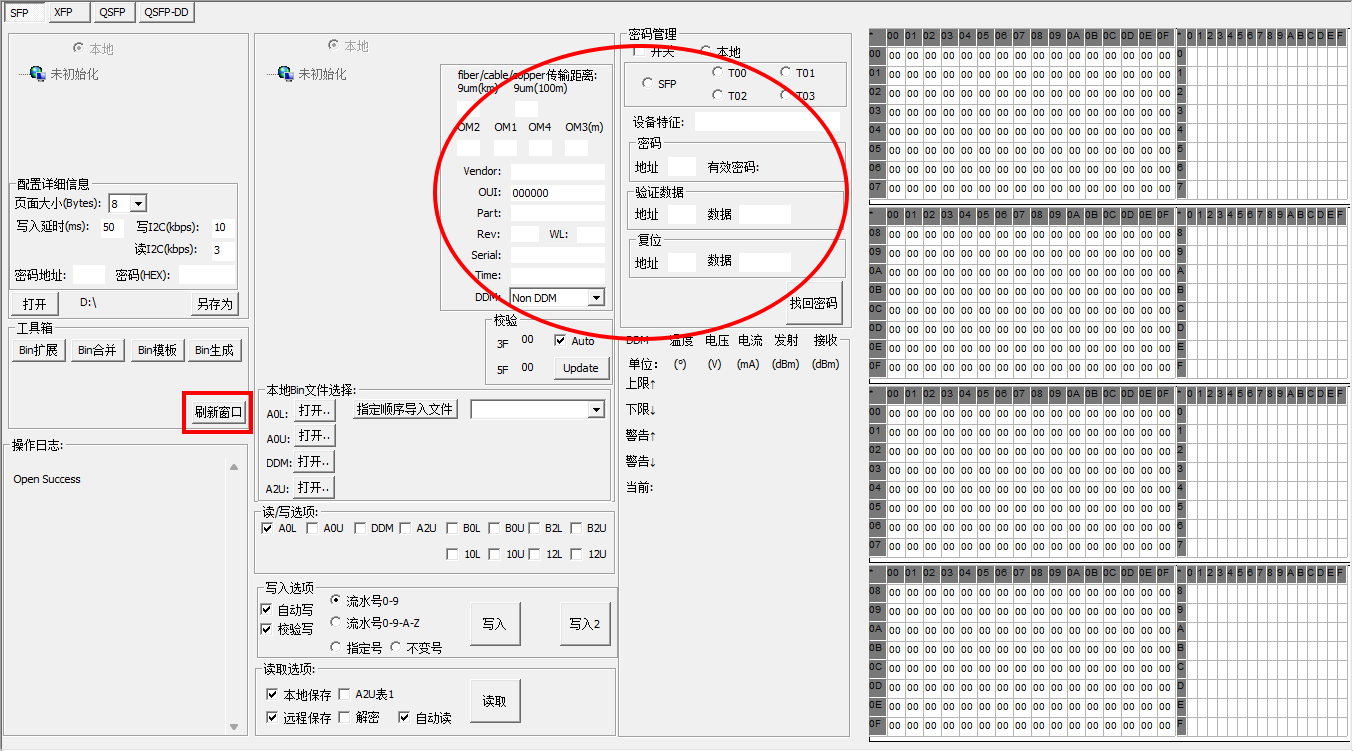

上位机UI布局,根据版本会有区别,使用逻辑一致

操作流程一样,仅图形界面排版区别。

本页面就是为了让所有人都能学会,排序过,请顺着都多看几遍!如果你是一个小小小小白。请耐心!!!!!!!!要是你会飞是不是就直接用意念编程写码呢?软件板子都不需要了!

读取光模块固件并自动保存固件(SFP,XFP,QSFP,QSFP-DD)学习光模块编程从“读”开始!!!!!

读读读!读明白了 再写写写!(读和写的原理大致相通,不用担心读出问题)

有条件弄个带SFP口的二手交换机,这样更清楚,比如H3C5120,HUAWEI5720,CISCO2960,3750


IICHIB-help.pdf(中文说明书)

IICHIB-help-En.pdf(English manual)

IICHIB-C1主体结构说明

公共服务器信息

硬件配置-读写前操作


SFP光模块写码

SFP光模块通过数字诊断功能读取实时收发光功率


XFP万兆光模块写码

XFP光模块通过数字诊断功能读取实时收发光功率


(QSFP-40G/QSFP28-100G/QSFP56-200G均可参考QSFP教程)

QSFP光模块写码

QSFP光模块通过数字诊断功能读取实时收发光功率


QSFP-DD光模块写码

QSFP-DD光模块通过数字诊断功能读取实时收发光功率


校验写-对比写入的固件正确和完整性SFP,XFP,QSFP,QSFP-DD


自定义编辑写码内容(SFP|XFP|QSFP)


配置详情信息-详解(读写前的步骤)

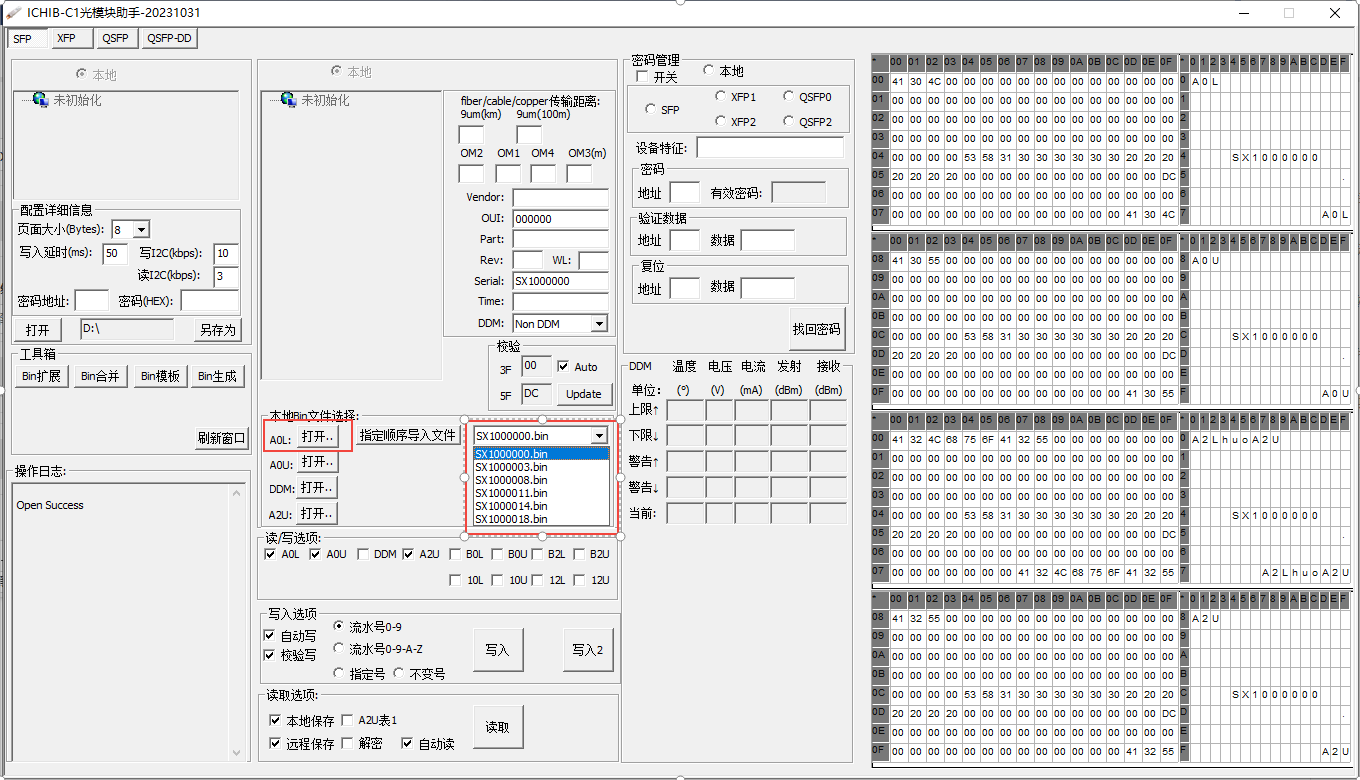

本地bin文件选择-固件文件加载详解1-单文件加载

本地bin文件选择-固件文件加载详解2-多文件加载

本地bin文件选择-固件文件加载详解3-指定顺序加载多文件


光模块找回密码


BIN扩展-工具箱[光模块固件文件批量增加删除替换指定内容]

BIN合并-工具箱[批量合并光模块固件码文件]

BIN模板-工具箱[制作光模块固件的模板文件]

Bin生成-工具箱[批量生成光模块固件文件]


光模块固件写入失败后的分析1

获取光模块写码密码

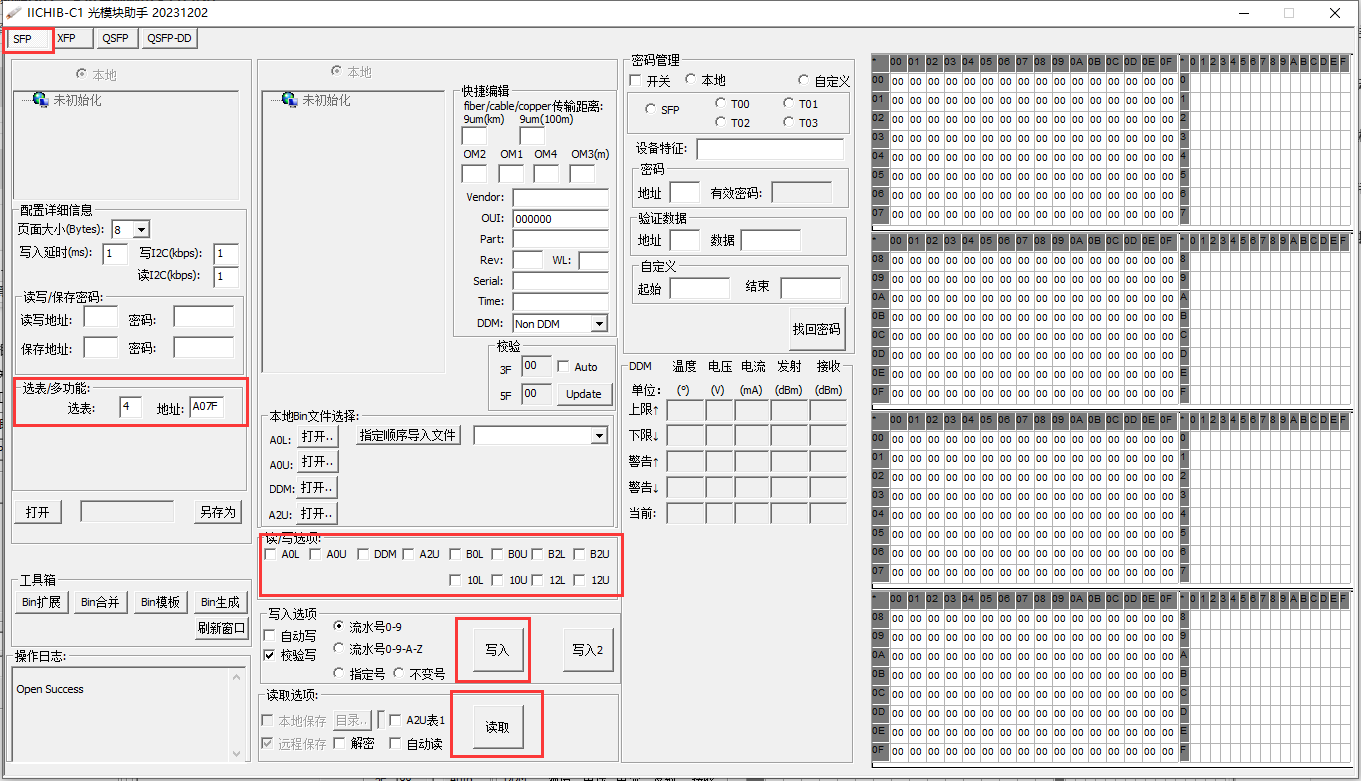

光模块A0和A2自定义读写任意表(多功能)

修改光模块数字诊断阈值 SFP XFP QSFP QSFP-DD


自定义读写表和页(功能过于随意,请开动大脑自行发挥)



光模块写码硬件配置  批量管理

光模块兼容码 文件管理 固件文件 批量管理

扫描二维码推送至手机访问。

版权声明:本文由IICHIB发布,如需转载请注明出处(如有版权异议,请联系我们)。

严禁使用IICHIB所有设备及相关程序从事任何非法活动.

违法和不良信息举报中心.

本文链接:https://iichib.com/post/36.html

分享给朋友:

“光模块写码全过程图文解说教程-中文版(持续更新)” 的相关文章

光模块写码软件IICHIB-C1下载与介绍

光模块写码软件IICHIB-C1下载与介绍

使用IICHIB设计的光模块写码测试设备。熟练使用后,它将最大化提升您的使用效率。 适用于符合规范的各品牌(SFP,CSFP,SFP+,SFP28,SFP56,XFP,QSFP,QSFP28,QSFP56,QSFP-DD,SFP-DD等)光纤收发一体模块的兼容自定义编程。 主要功...

SFP读写固件地址-功能页面介绍

本页面主要介绍SFP页功能该页面可以读取和写入 地址和长度页10进制16进制A00-1270-7FA0128-25580-FFA20-9500-5FA2128-24780-F7B00-1270-7FB0128-25580-FFB20-9500-5FB2128-24780-F7B100-1270-7F...

光模块上位机中英文语言切换和软件升级

光模块上位机中英文语言切换首先登录软件,在菜单栏上找到Language 进行语言切换。光模块鞋码软件登录后在工具栏看到一个圆圈中有个向上的箭头,只有两中颜色。如果是红色的 表示有新版本,可以根据需要点击它进行下载。注意使用前备份当前版本的exe 以防新版本的bug更不能接受。...

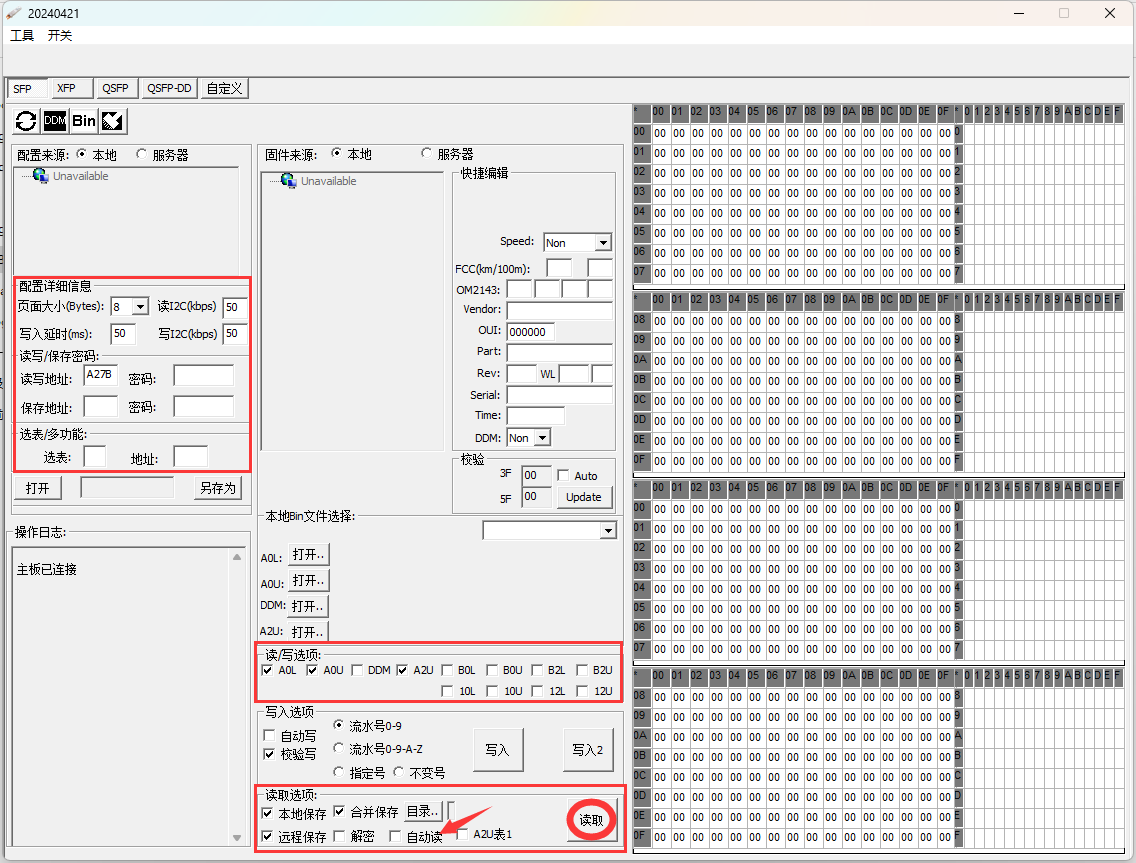

读取光模块固件并自动保存固件

读取光模块固件并自动保存固件

本次演示使用的是1.25G-SFPSFP,XFP,QSFP,QSFPDD封装光模块均可参考本说明首先打开ICHIB-C1软件,登录软件后看到如下图主窗口,按下面的顺序设置(根据图中的序号):1)选择光模块对应的页面(当前演示为SFP)2)在配置详情中页面大小bytes设置为:(8) 、读I...

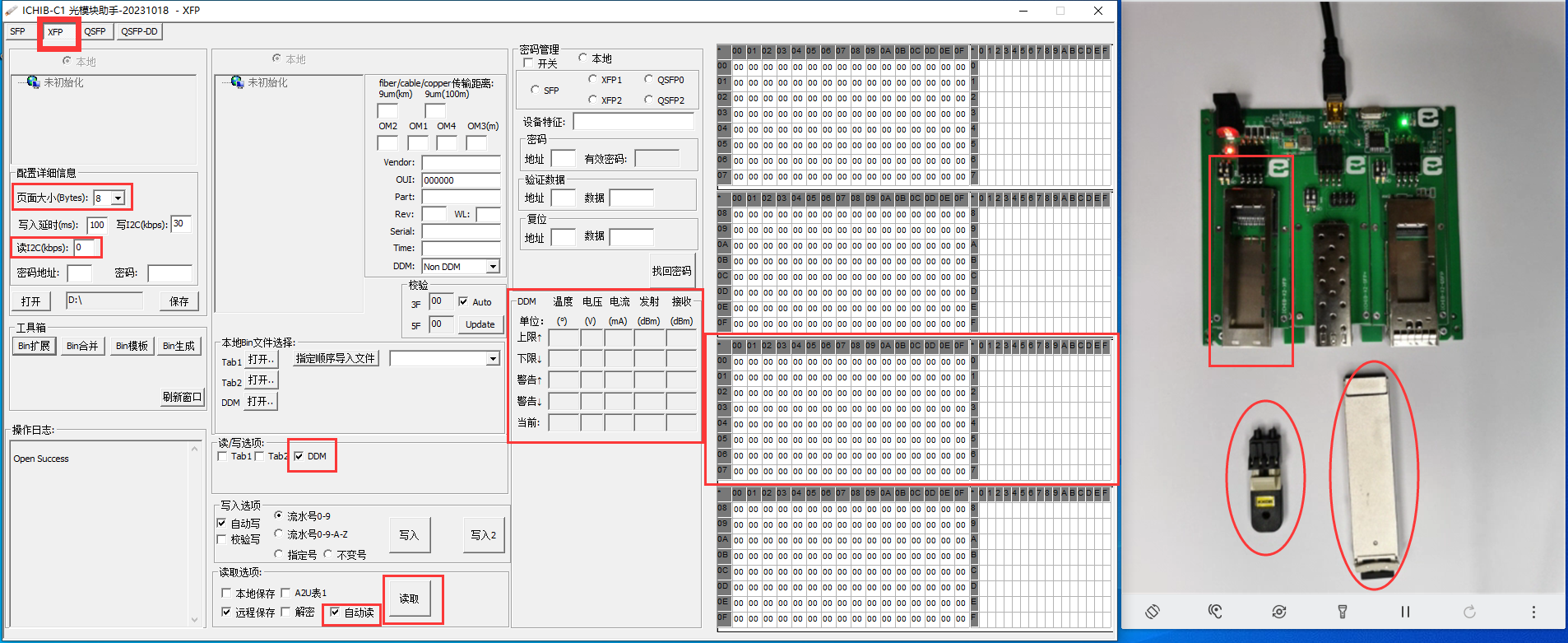

SFP光模块读取数字诊断信息
