QSFP-DD光模块写码教程

IICHIB-C13197

本次演示使用的是QSFPDD-400G-DF4

QSFP-DD封装的均可参照本教程

首先打开ICHIB-C1软件,登录软件后

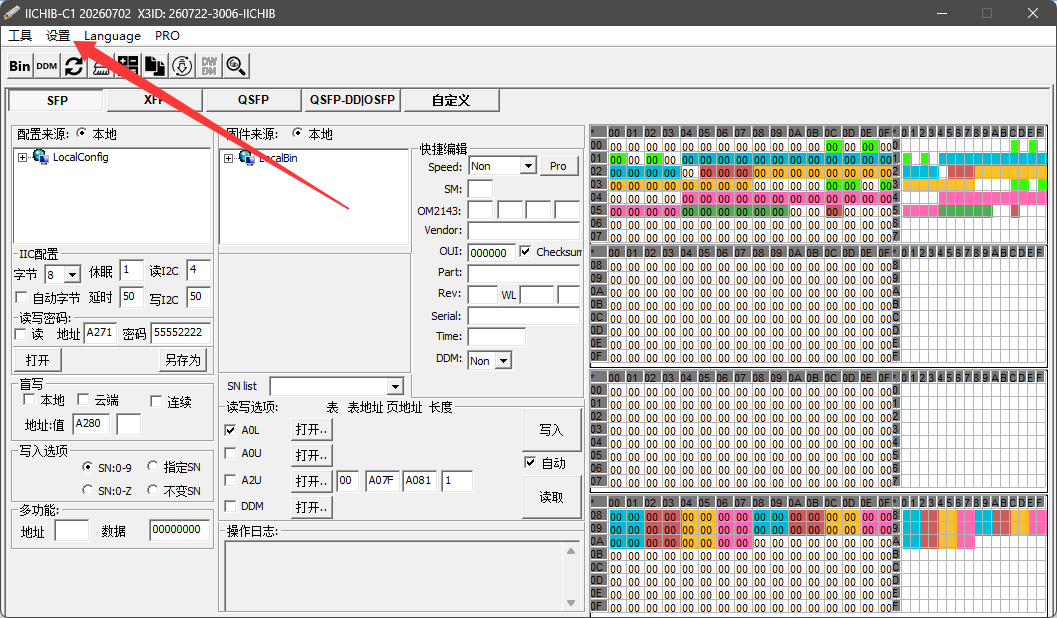

看到如下图主窗口,按下面的顺序设置(根据图中的序号):

  • 1选择光模块对应的页面(当前演示为QSFP-DD)

  • 2在配置详情中页面大小bytes设置为:(8) 、写入延迟(ms)设置为:(100)、写I2C(kbps)设置为:(30)
    (上面三个参数根据不同模块和方案值都有所不同,可以不断尝试或咨询光模块供应商)
    (如果光模块需要密码,在配置详情中填写密码地址和密码)
    (写码密码地址
    根据SFF协议为:A07A 但也有其他密码入口,详情请咨询模块供应商)

  • 3在本地Bin文件选择选项中导入需要的bin文件,具体操作方式 请参考 光模块兼容码文件选择教程

  • 4选择读/写选项 选择需要写入的地址区域Tab0 Tab1 Tab3 如果模块带数字诊断功能可以勾选 DDM
    特别注意!不熟悉的时候务必不要勾选DDM,否则数字诊断的告警配置信息会被修改!)

  • 5如果只有一个模块可以跳过这个步骤如对多个光模块进行写码,(设置好需要写入的数据后)

  • 可以勾选写入选项中的自动写(该功能细节需要参考:光模块兼容码文件选择教程)

  • 6点击写入选项中的“写入”按钮(勾选自动写,写入按钮按下后会变成"停止")

  • 7如果写入成功,操作日志中会显示EEPROM写入成功,请拔出当前模块。插入下一个模块。反复操作。

    写码操作结束后 请点击停止按钮或关闭程序。(如写入失败,请检查所有步骤和硬件,或查阅其他文章)
