SFP光模块固件读取并自动保存

本次演示使用的是1.25G-SFP

首先打开ICHIB-C1软件，登录软件后

看到如下图主窗口，按下面的顺序设置(根据图中的序号)：

1)选择光模块对应的页面（当前演示为SFP）

2)在配置详情中页面大小bytes设置为:(8) 、读I2C(kbps)设置为:(1)  (读I2C值设置为：0-3目前绝大多数足以！但此两个参数根据不同模块和方案值都有所不同，可以不断尝试或咨询光模块供应商)（值约小 效率越高）

3)有部分模块读取时需要密码，请勾选解密读，并且在配置详情中填写密码地址和密码。（读写码密码地址根据SFF8472协议为:A27B 但也有其他密码入口，详情请咨询模块供应商）（即使读取时不需要密码密码的读写地址也可以保留在窗口上，只有勾选“解密”时 才会先写密码 再读固件）

4)选择读/写选项 选择需要读取的地址区域 如果模块带数字诊断功能可以勾选A0L A0U DDM A2U、如果模块不带数字诊断功能只勾选A0L A0U

5)如果要保存读取到的固件，请勾选本地保存和远程保存（此项保存到ICHIB服务器），必须勾选第一个选项(比如SFP页面的A0L) 否则保存数据的选项不可勾选或保存结果出错！
如有多个光模块读取，请勾选读取选项中的自动读
点击读取选项中的“读取”按钮（勾选自动读，读取按钮按下后会变成停止）
(本地保存的目录请查看软件根目录的目录及文件说明文档，远程保存是保存到ICHIB服务器上,根据需求勾选)

当前版本保存目录为ICHIB-C1\Save

6)如果读取成功，操作日志中会显示EEPROM读取成功，

7)请拔出当前模块。插入下一个模块。反复操作。读取操作结束后 请点击停止按钮或关闭程序。（如读取失败，请检查所有步骤和硬件，或查阅其他文章）

8)读出的信息会显示在窗口右边的16进制显示编辑区域，该区域支持自定义修改内容，点击即可修改，全部修改完后 务必 鼠标点击一下编辑区以外的地方或者按“回车”。16进制区域编辑完后点击一下Update 重新计算校验和，不校验，上交换机等设备时会提示错误！

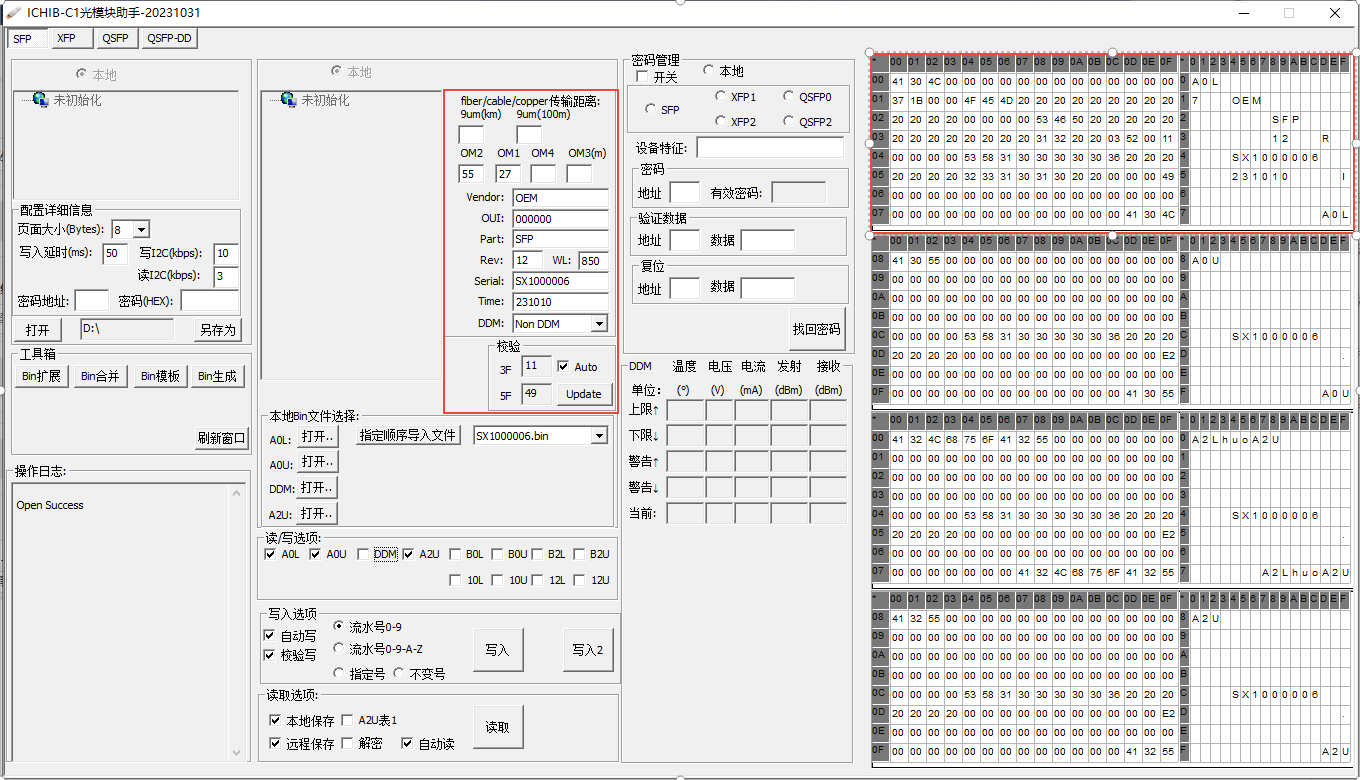

9)区域是常用信息编辑区，可以直接输入需要的内容

vendor是厂商名

OUI请联系光模块供应商
Part是型号

Rev是版本号

WL是波长

Serial是序列号

Time是日期 6位（暂时支持6位输入230101就是2023年1月1日）

DDM请咨询模块供应商，不同方案的DDM校验方式不一样

关于更多详细内容请查阅SFF相关协议手册。（本站也转发了一部分相关文章，请搜索相关文章）
