QSFP-DD光模块读取数字诊断信息

本次演示使用的是QSFP-DD-400G-FR4

QSFP-DD封装系列光模块均参考本教程

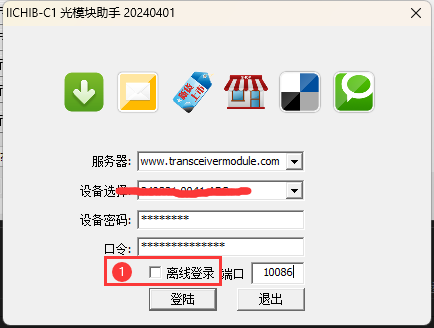

首先打开ICHIB-C1软件，登录软件后

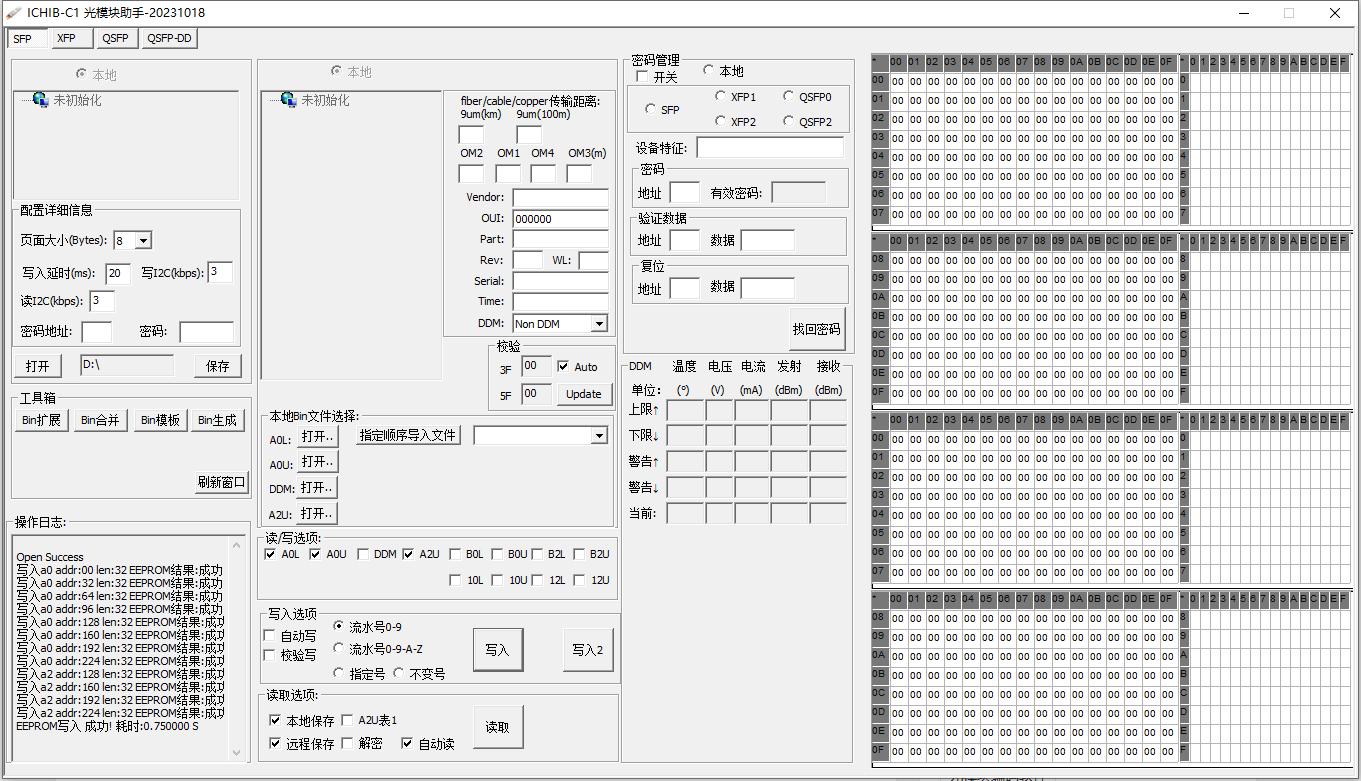

看到如下图主窗口，按下面的顺序设置(根据图中的序号)：

• 1选择光模块对应的页面（当前演示为QSFP-DD）

• 2在配置详情中页面大小bytes设置为:(8) 、读I2C(kbps)设置为:(5)
  (上面两个参数根据不同模块和方案值都有所不同，可以不断尝试或咨询光模块供应商)


• 3选择读/写选项 选择DDM


• 4如对多个光模块进行读DDM，可以勾选读取选项中的自动读

• 5把光纤和光模块接好，再插入光模块

• 6点击读取选项中的“读取”按钮（勾选自动读，读取按钮按下后会变成停止）

• 7如果读取成功，操作日志中会显示EEPROM读取成功，请拔出当前模块。插入下一个模块。反复操作。

  读DDM操作结束后 请点击停止按钮或关闭程序。（如写入失败，请检查所有步骤和硬件，或查阅其他文章）

  读取到的参数会显示在主窗口中间的区域，如下两个图所示。
