QSFP光模块读取数字诊断信息

本次演示使用的是QSFP-40G-SR4

QSFP封装系列光模块均参考本教程(QSFP,QSFP28,QSFP56)

首先打开ICHIB-C1软件,登录软件后

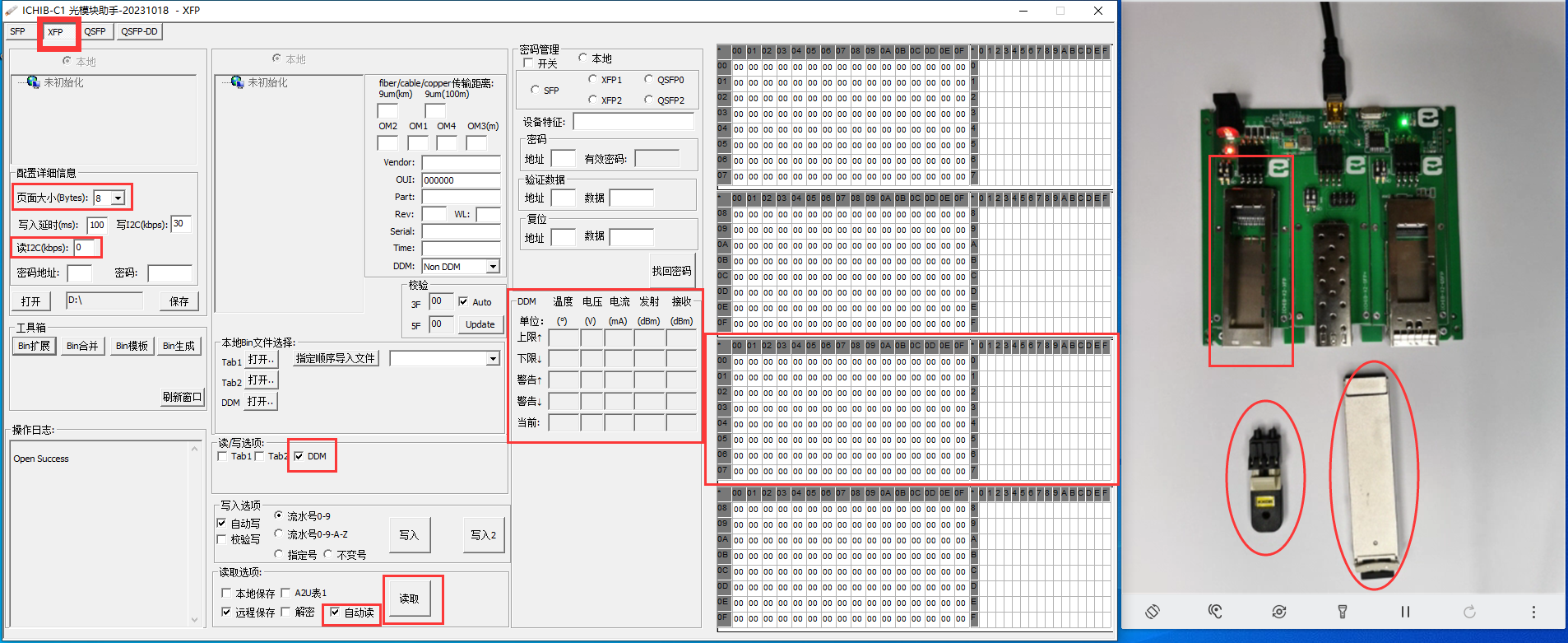

看到如下图主窗口,按下面的顺序设置(根据图中的序号):

  • 1选择光模块对应的页面(当前演示为QSFP

  • 2在配置详情中页面大小bytes设置为:(8) 、读I2C(kbps)设置为:(0
    (上面两个参数根据不同模块和方案值都有所不同,可以不断尝试或咨询光模块供应商)

  • 3选择读/写选项 选择DDM

  • 4如对多个光模块进行读DDM,可以勾选读取选项中的自动读

  • 5把光纤和光模块接好,再插入光模块

  • 6点击读取选项中的“读取”按钮(勾选自动读,读取按钮按下后会变成停止)

  • 7如果读取成功操作日志中会显示EEPROM读取成功,请拔出当前模块。插入下一个模块。反复操作。

    读DDM操作结束后 请点击停止按钮或关闭程序。(如写入失败,请检查所有步骤和硬件,或查阅其他文章)

    读取到的参数会显示在主窗口中间的区域,如下两个图所示。
