光模块固件写入失败后的分析1

通过日志来分析

下面内容为A0L A0U A2U三部分的内容连续写入的日志参考


写入a0 addr:00 len:32 EEPROM结果:成功

写入a0 addr:32 len:32 EEPROM结果:成功

写入a0 addr:64 len:32 EEPROM结果:成功

写入a0 addr:96 len:32 EEPROM结果:成功


写入a0 addr:128 len:32 EEPROM结果:失败

写入a0 addr:160 len:32 EEPROM结果:成功

写入a0 addr:192 len:32 EEPROM结果:成功

写入a0 addr:224 len:32 EEPROM结果:成功


写入a2 addr:128 len:32 EEPROM结果:成功

写入a2 addr:160 len:32 EEPROM结果:成功

写入a2 addr:192 len:32 EEPROM结果:成功

写入a2 addr:224 len:32 EEPROM结果:成功


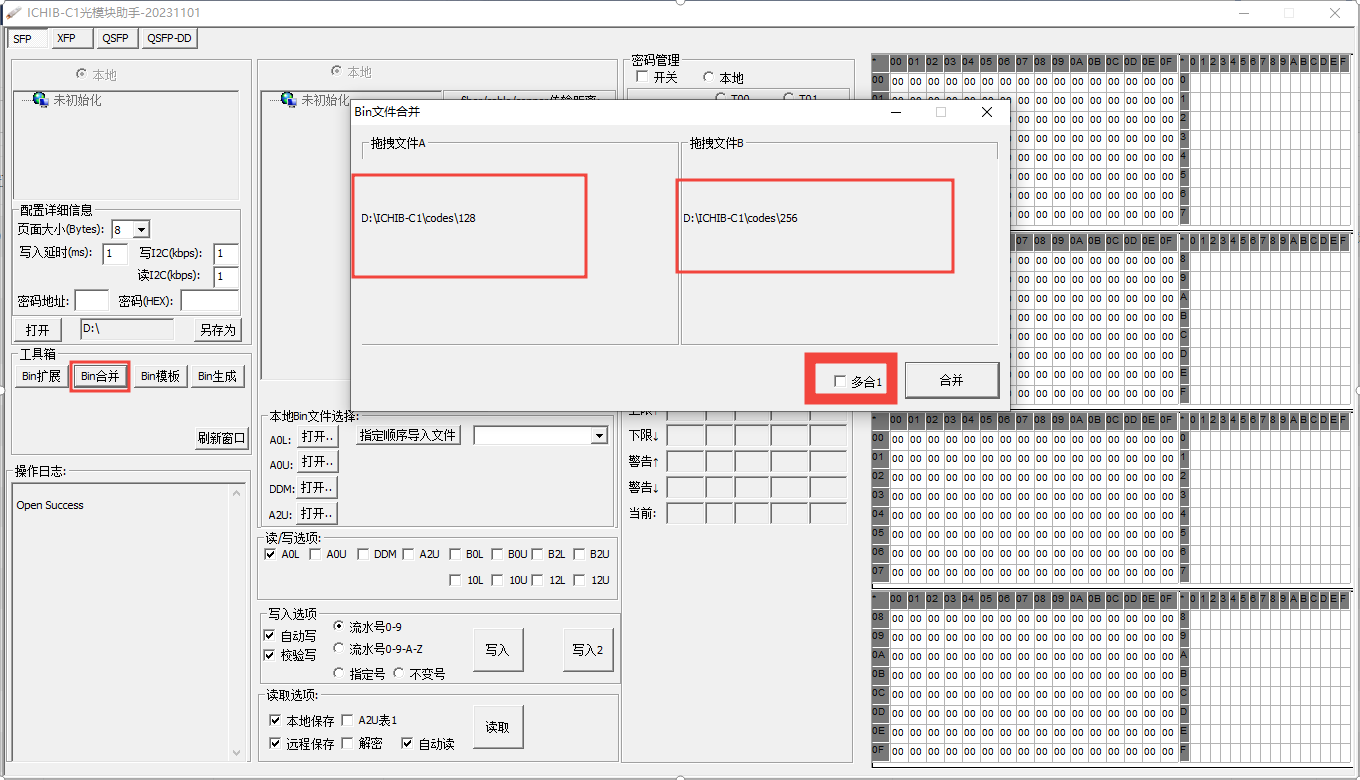

说明它们之间速度过快连续写间隔时间有点点短。如果 微调延迟的值或写I2C的值

------------------------------------------------------------------------------------------------

写入a0 addr:00 len:32 EEPROM结果:成功

写入a0 addr:128 len:32 EEPROM结果:失败

写入a0 addr:64 len:32 EEPROM结果:成功

写入a0 addr:96 len:32 EEPROM结果:成功


写入a0 addr:128 len:32 EEPROM结果:失败

写入a0 addr:160 len:32 EEPROM结果:成功

写入a0 addr:192 len:32 EEPROM结果:成功

写入a0 addr:224 len:32 EEPROM结果:成功


写入a0 addr:128 len:32 EEPROM结果:失败

写入a2 addr:160 len:32 EEPROM结果:成功

写入a2 addr:192 len:32 EEPROM结果:成功

写入a2 addr:224 len:32 EEPROM结果:成功


则调整的值范围要加大

------------------------------------------------------------------------------------------------

再如果

写入a0 addr:00 len:32 EEPROM结果:成功

写入a0 addr:128 len:32 EEPROM结果:失败

写入a0 addr:64 len:32 EEPROM结果:失败

写入a0 addr:96 len:32 EEPROM结果:失败


写入a0 addr:128 len:32 EEPROM结果:失败

写入a0 addr:160 len:32 EEPROM结果:失败

写入a0 addr:192 len:32 EEPROM结果:成功

写入a0 addr:224 len:32 EEPROM结果:失败


写入a0 addr:128 len:32 EEPROM结果:失败

写入a2 addr:160 len:32 EEPROM结果:成功

写入a2 addr:192 len:32 EEPROM结果:失败

写入a2 addr:224 len:32 EEPROM结果:失败

这时可能需要调整页面大小,比如8改为64,32等


慢慢摸索
