ICHIB-X2系列扩展接口使用说明(必看)
友情提示:接线前请先断电!接线错误会直接导致设备短路烧毁!
主控板扩展接口定义(3套扩展位定义一样)
1:SDA 2:VDD5V 3:VDD3V 4:VDD3V
5:SCL 6:GND 7:GND 8:GND
-----------------------------------------------------------------------

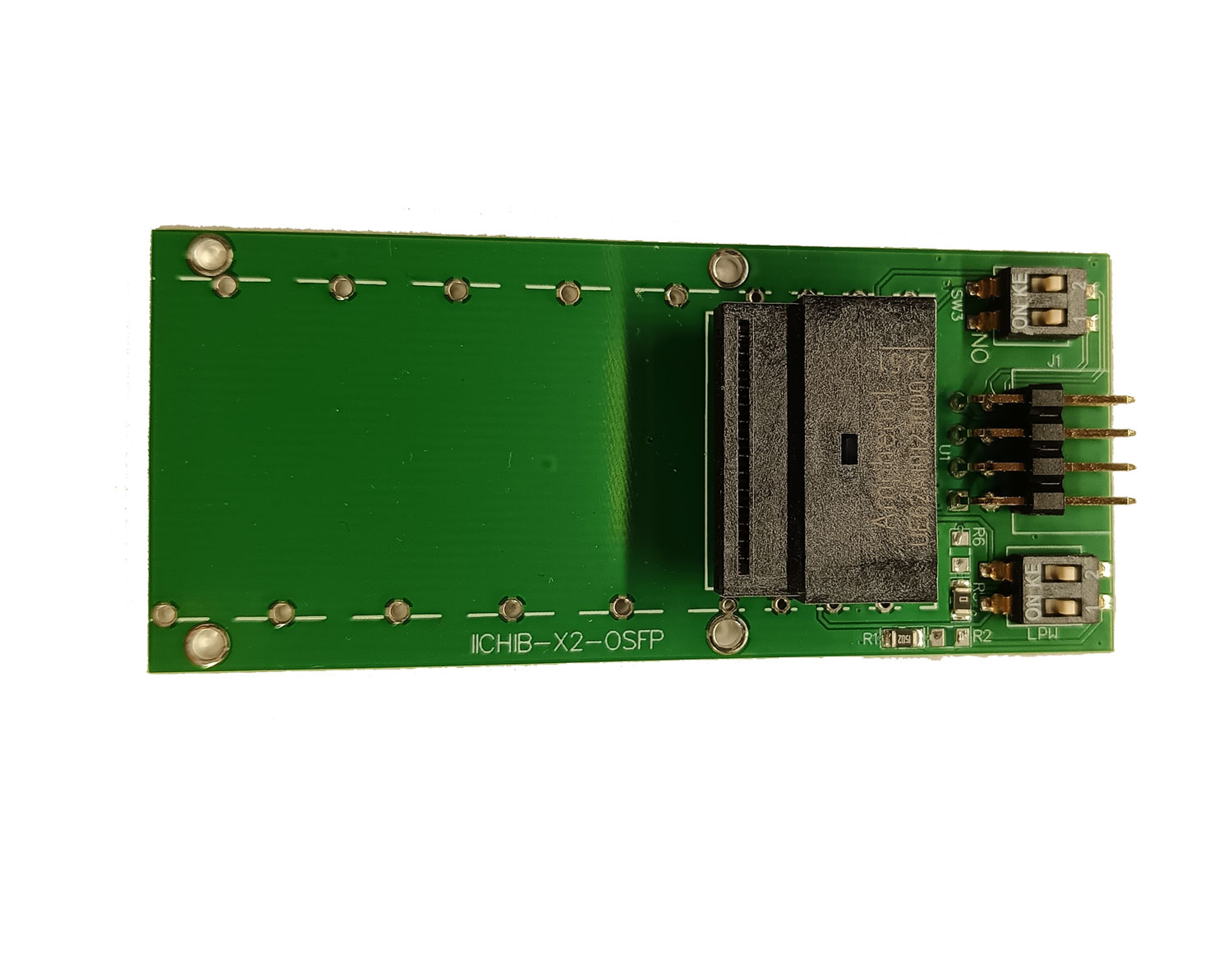

各连接主控板的排针定义(SFP,SFP+,XFP,QSFP,QSFP-DD OSFP/OSFP-RHS等 都一样)
5:SCL 6:GND 7:GND 8:GND
1:SDA 2:VDD5V 3:VDD3V 4:VDD3V
-----------------------------------------------------------------------
当前SFP和SFP+的接口板附带一个扩展接口(和主控板定义一样)
1:SDA 2:VDD5V 3:VDD3V 4:VDD3V
5:SCL 6:GND 7:GND 8:GND
---------------------------------------------------------------------------------
示例演示,注意杜邦线接线方向等问题
