ICHIB-X2-OSFP接口板


  400G OSFP 800G OSFP 400G OSFP-RHS 800G OSFP-RHS  CWDM/DWDM SONET/SDH AOC DAC

产品型号:ICHIB-X2-OSFP

产品概述:

  • 工作电压:3.3V

  • 支持OSFP以及OSFP-RHS(使用RHS时需要拆卸接口板上的笼子)

  •  支持<20w可热插拔的OSFP封装系列光纤模块
    功率越大,对供电功率要求越大,请合理选择供电方案!

  • 支持高低功耗模式选择

  • 支持使用IIC数据接口(比如读写码)(需使用IICHIB-C1软件)

  • 支持通过读取IIC读取光纤模块实时数字诊断信息(需使用IICHIB-C1软件)

  • 支持读取光纤模块激光器发送和接收功率(需使用光功率计等硬件设备)

  • 工作温度范围:0℃至 70℃

  • 符合 RoHS-6 标准

  • IIC拨码开关(多设备同时插入时可选择关闭某接口板,否则同时开启会造成读写错误)


注意:电源(通常在超过4A时为3.3V)经过连接器,为模块中的电器件和光器件提供了电源

在使用大于2W以上光模块时ICHIB-X2主控板必须至少1.5A电流的支持(使用3A-6A的5V电源更合适),否则可能损坏光模块或接口板等设备!

友情提示:400G-800G高功率光模块发热量巨大。。。。请注意模块上电时间避免设备因高温损坏。


扫描二维码推送至手机访问。

版权声明:本文由IICHIB发布,如需转载请注明出处(如有版权异议,请联系我们)。

严禁使用IICHIB所有设备及相关程序从事任何非法活动.

违法和不良信息举报中心.

本文链接:https://iichib.com/post/113.html

分享给朋友:

“ICHIB-X2-OSFP接口板” 的相关文章

ICHIB-X2-SFP+接口板

ICHIB-X2-SFP+接口板

产品型号:ICHIB-X2-SFP+产品概述:在主板电流符合光模块的条件下 支持3.3V功耗<20W的可热插拔的 SFP封装(SMD-20PIN)系列光模块(SFF-8431)        例如:(SF...

ICHIB-X2系列扩展接口使用说明(必看)

ICHIB-X2系列扩展接口使用说明(必看)

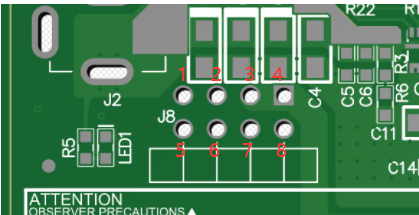

友情提示:接线前请先断电!接线错误会直接导致设备短路烧毁!主控板扩展接口定义(3套扩展位定义一样)1:SDA  2:VDD5V 3:VDD3V 4:VDD3V5:SCL   6:GND     7:GND    &nbs...
