QSFP光模块固件读取20240507

IICHIB-C12782

本次演示使用的是QSFP
SFP,XFP,QSFPDD封装光模块均可参考本说明

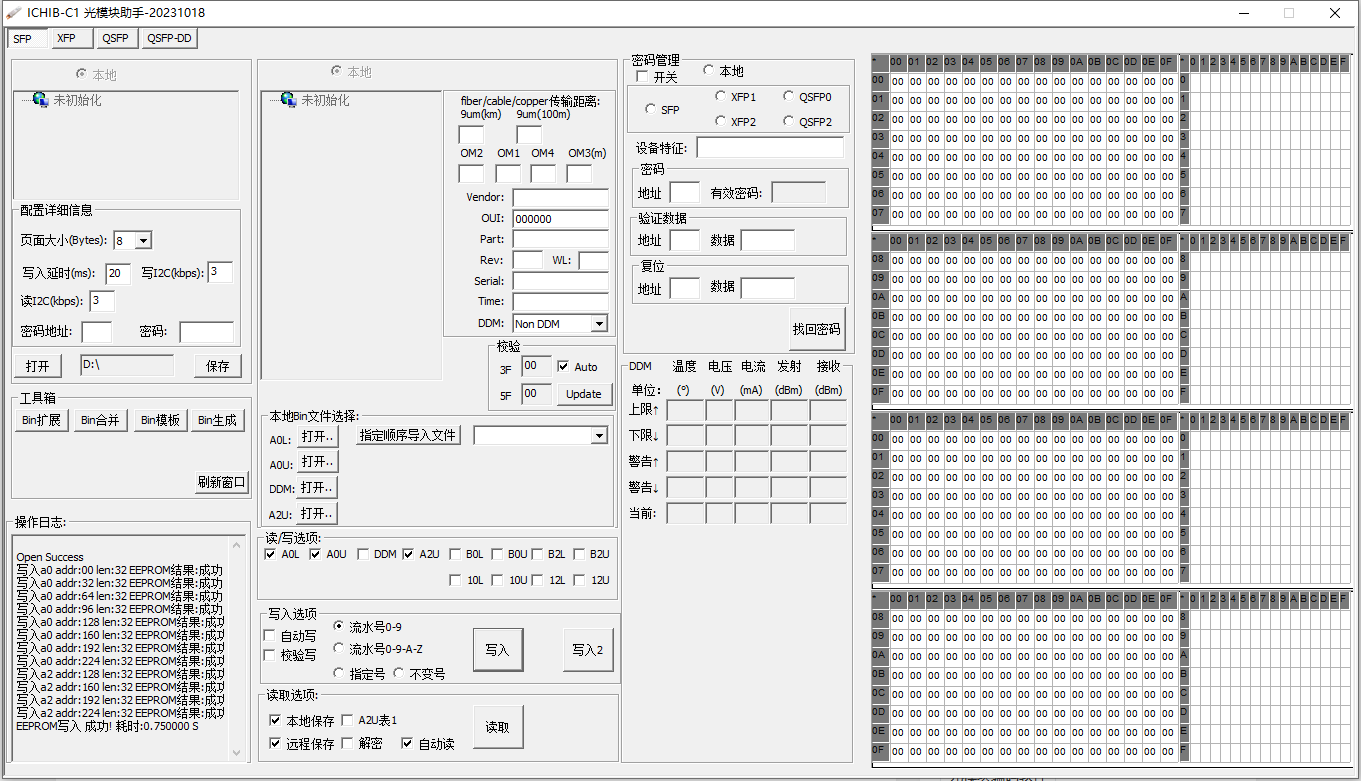

登录软件后,看到如下图主窗口


1)选择光模块对应的页面(当前选择为QSFP)


2)填写配置详情中有4项必须填写( 页面大小、读I2C、写入延迟、写I2C )。其他内容根据需要填写(下载后已经配置了一个绝大多数情况可用的参数)


3)有部分模块读取时需要密码,请勾选解密读,并且在配置详情中填写密码地址和密码。(读写码密码地址根据SFF-8436协议为:A07B)(即使读取时不需要密码密码的读写地址也可以保留在窗口上,只有勾选“解密”时 才会先写密码 再读固件)


4)选择读/写选项 选择需要读取的地址区域 DDM区域一般没需求不用勾选


5)保存读取到的固件,请勾选本地保存和远程保存(此项保存到服务器),必须勾选第一个选项(比如XFP页面的TAB1) 否则保存数据的选项不可勾选或保存结果出错!(因windows文件夹创建规则:如果厂商名称、型号、序列号中有非法字符,固件将无法自动保存!)当前版本默认保存目录为.\Save如有多个光模块读取,请勾选读取选项中的自动读


6)点击读取选项中的“读取”按钮(勾选自动读,读取按钮按下后会变成停止)
(本地保存的目录请查看软件根目录的目录及文件说明文档,远程保存是保存到服务器上,根据需求勾选)


7)如果读取成功,操作日志中会显示EEPROM读取成功(也有可能根据版本不同显示其他表示成功的解释词语)


8)请拔出当前模块。插入下一个模块。反复操作。读取操作结束后 请点击停止按钮或关闭程序。(如读取失败,请检查所有步骤和硬件,或查阅其他文章)
