SFP光模块写码固件修改教程

IICHIB-C15836

本次演示使用的是1.25G-SFP

SFP,SFP+,SFP28,SFP56(百兆到50G)均参考本教程

首先打开ICHIB-C1软件,登录软件后

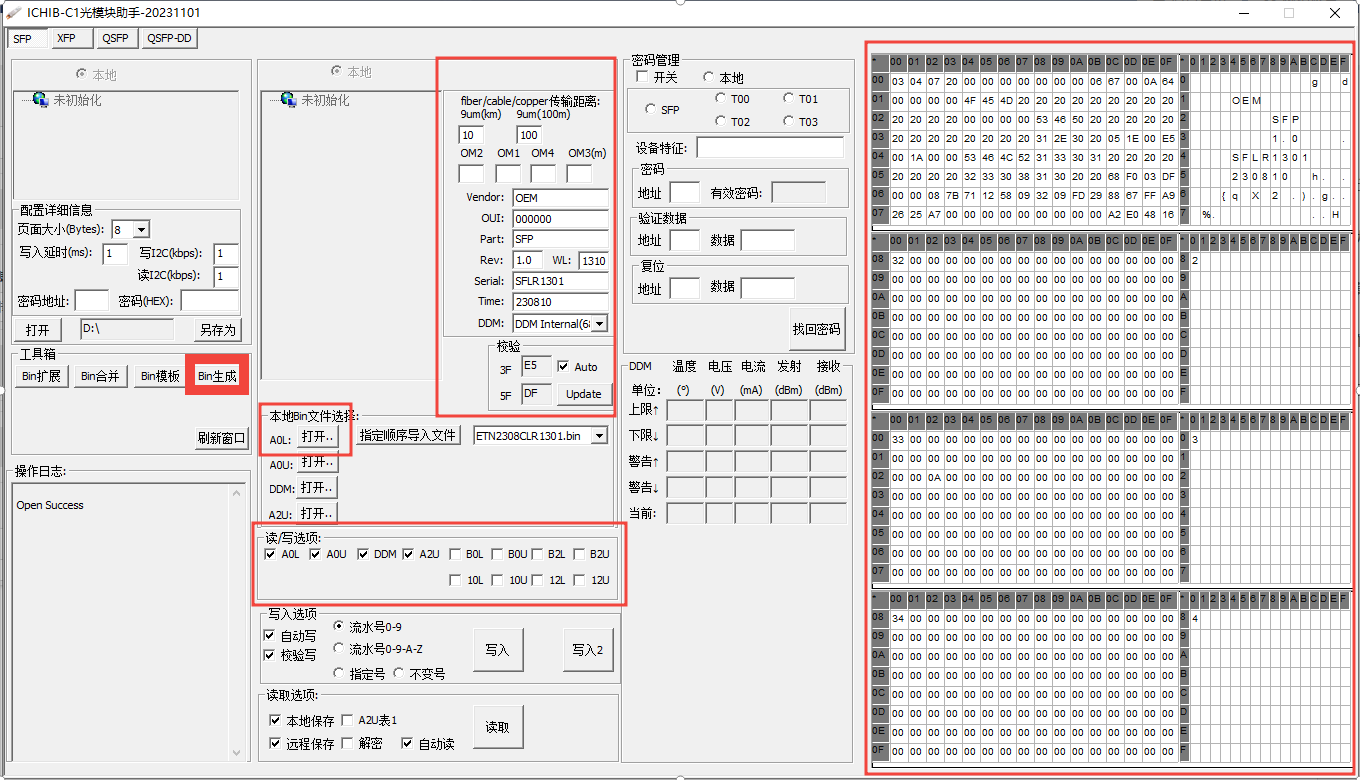

看到如下图主窗口,按下面的顺序设置:

  • 1选择光模块对应的页面(当前演示为SFP)

  • 2如果光模块没有密码,就跳过这个步骤。

(有没有密码写2次就知道了,为什么是2次:1有可能是配置出错,导致写入失败、2密码错误导致失败)

(如果光模块需要密码,在配置详情中填写密码地址和密码)按照协议标准密码一般是A27B,但根据存储器的方案不同也可能是其他比如说A2FC
(上面三个参数根据不同模块和方案值都有所不同,可以不断尝试或咨询光模块供应商)

  • 3选择读/写选项 选择需要修改的区域的地址区域 如果只是改模块基础信息,只需要勾选A0L即可(第一块)(勾选其他区域说明您明白您的操作)
    不熟悉的时候务必注意不要勾选DDM,否则数字诊断的告警配置信息会被修改!)
    如果模块不带数字诊断功能只勾选A0L比如说百兆,千兆SFP电口模块 这些一般是没有A2储存区域的。所以读写都无需,也无法操作!

  • 4修改你勾选的区域内容如果是A0L 页面上提供各种快捷输入:如厂商名称,型号,波长,速率,传输距离,DDM模式等

也可以通过导入固件或页面上的16进制编辑器中直接填值。

  • 5勾选写入选项中“校验写”,然后点击“写入”按钮(校验写建议勾选,勾选后写入提示成功,不需要再次手工再次读取。该功能已经帮您完成读取比对工作!够专业讲究操作效率的用户可以根据实际情况去掉。)

如需批量操作 勾选写入选项中的“自动写” 自动写SN变化规则可以自行选择。0-9或0-9-A-Z是指尾序列号尾部的变化规则,不变号就是反复写那个SN。文件不会有任何变化。

这里主要说一下指定号,可以预先通过TXT文档把需要使用的序列号保存进去,注意最后一个序列号必须按回车,否则可能出现错误。也就是光标在序列号下一行!

  • 7如果写入成功,操作日志中会显示成功。如果是连续自动写,直接拔出当前模块。插入下一个模块,提示写入成功后再拔出模块,就这么反复插拔即可。

    写码操作结束后 请点击停止按钮或关闭程序。(如写入失败,在不重新插拔模块的情况下,是不会进行下一个写入操作的。问题请检查所有步骤和硬件,或查阅其他文章)


如需详细了解,可以阅读SFF-8472的相关文章,每个字节搞清楚你就搞懂了!


注意:如生产厂家,经销商。对使用效率可以根据方案的不同设置来达到最快的速度和稳定性。这个需要一定的使用量观察来判断。

页面大小,读IIC,写IIC,写延迟。这4个参数将决定写入的速度和准确性。
